聚合物防腐防水砂漿

  全國服務熱線：139-2551-8302 吳經理

一. 組成及特點

1.聚合物防腐防水砂漿（高強修補砂漿）是一種使用聚合物乳液改性的雙組分水泥基復合材料，主要由高強度水泥、聚合物乳液、礦物、摻合料、抗裂纖維、水泥超塑化劑、骨料等組成。符合JG/T289《混凝土結構加固用聚合物砂漿》技術要求，用于混凝土結構維護、修補、加固，同時也符合GB50728《工程結構加固材料安全性鑒定技術規范》I級聚合物砂漿技術要求。

2.其主要特點為：
◇ 超高強度、超強粘結；
◇ 無收縮、抗開裂；
◇ 高耐久，抗滲防水、阻銹防腐、抗碳化；
◇ 抹面施工性好，不流墜，無需支模；
◇ 高強、耐沖磨；
◇ 使用方便，兩組分按推薦的配合比例直接混合即可。

二.主要用途

高強（預應力）混凝土表面缺陷、蜂窩等抹面修補；混凝土表面淺層（如火災）抹面修補；混凝土侵蝕剝落、露筋修補；混凝土防碳化、防腐修補； (預應力)鋼絲繩網片加固施工；高強、耐沖磨聚合物砂漿；潮濕或高溫環境中錨固鋼筋或螺栓。

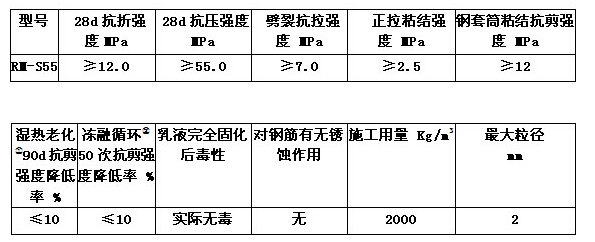

三.主要性能

四.工程應用——混凝土缺陷修補
4.1 適用范圍
橋梁、道路、水工、鐵道、房建等工程中普通混凝土及高強（預應力）混凝土表面缺陷、侵蝕剝落、露筋、蜂
窩、火災等抹面修補

。
4.2 工藝流程

4.3 使用方法及注意事項
1、聚合物防腐防水砂漿，用于普通強度混凝土修補時，其強度有較大富余；用于高強混凝土修補時，應確保A、B兩組分計量準確。含有化學外加劑，其溶解及發揮作用需一定時間，其性狀會隨攪拌時間及攪拌方式發生變化。

2、必須采用機械攪拌，根據攪拌量大小，可用自制膠料攪拌器或砂漿攪拌機進行機械攪拌。由于加有聚合物乳液，一般剛攪拌好的砂漿含氣量較大，靜置約5分鐘左右待其性狀穩定后再進行施工。

3、為保證與基材良好粘結，應保證基材表面清潔并盡可能處于飽和面干含水狀態（完全吸水飽和但表面無明水）。

4、聚合物防腐防水砂漿應注意加強早期養護。砂漿終凝后即可澆水或覆蓋養護，潮濕養護時間一般不少于7天。

5、視施工氣溫不同，攪拌好的砂漿一般應在1小時內用完，已初凝的砂漿不得再加水攪拌使用。本產品不得與其它水泥、外加劑等材料混用。

6、砂漿施工的環境溫度宜為5-40℃，當施工環境溫度低于5℃時，應采取保溫措施。

7、其它未盡事宜，可參照國家有關技術規范或從固特邦公司獲得技術支持。

五.包裝、運輸、貯存、安全
A劑（固體粉末）塑料內襯編織袋包裝，每袋凈重50kg；

B劑（液體乳液）采用20kg塑料桶包裝。

本品應貯存在干燥、清潔的庫房內，注意防潮。不得露天堆放，更不得雨淋或損壞包裝。自生產之日起，包裝完
好時有效貯存期為6個月。超期或結塊需經試驗后方可使用。

本品不屬于易燃、易爆、有毒危險品，能以一般交通工具運輸，運輸途中不得損壞包裝、受潮或雨淋
